Kompozytowy przewód uziemiający ze światłowodu OPGW

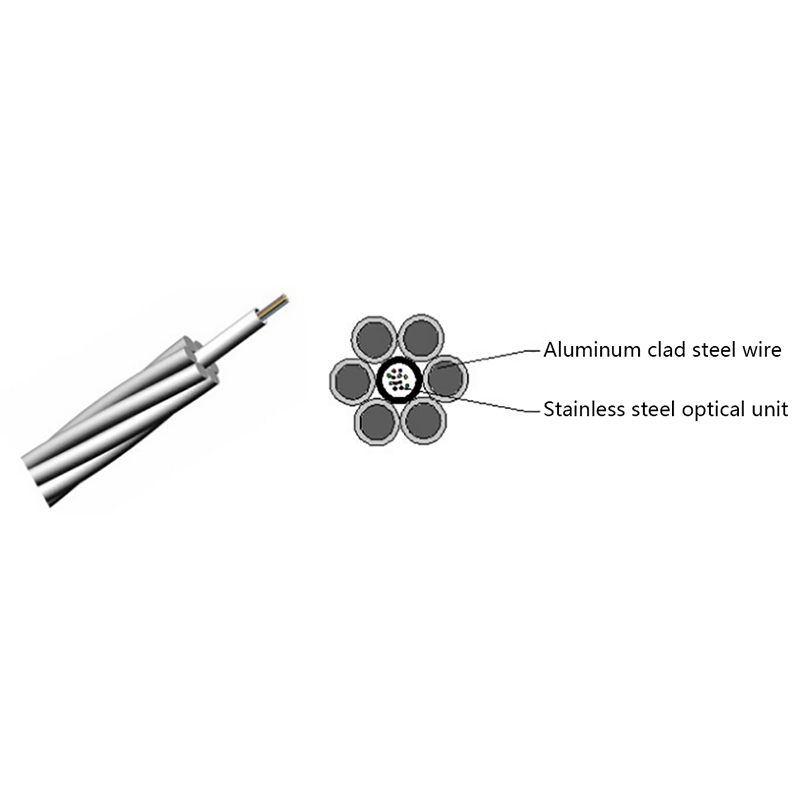

Charakterystyka strukturalna rury centralnej OPGW

Zespół światłowodu rury ze stali nierdzewnej jest umieszczony pośrodku i skręcony z innymi metalowymi drutami, tworząc kabel; światłowód jest umieszczony w rurze ze stali nierdzewnej, aby uzyskać lepszy nadmiar długości; precyzyjnie zaprojektowany przekrój kabla optycznego zapewnia parametry elektryczne, właściwości fizyczne i mechaniczne oraz stabilność termiczną kabla optycznego;

Charakterystyka strukturalna OPGW o splocie warstwowym

Zespół światłowodu ze stali nierdzewnej jest przeznaczony do jednoczesnego skręcania z innymi metalowymi drutami;

Światłowód umieszczony w rurze ze stali nierdzewnej ma lepszy nadmiar długości. Jednocześnie jednostka światłowodowa ze stali nierdzewnej o strukturze warstwowej znajduje się na drugiej warstwie, która wytwarza większy i bardziej stabilny nadmiar długości przy rozciąganiu poprzez splatanie;

Precyzyjnie zaprojektowany przekrój kabla optycznego zapewnia parametry elektryczne, mechaniczne właściwości fizyczne i stabilność termiczną kabla optycznego;

Charakterystyka aplikacji

Zgodnie z warunkami technicznymi linii, bez zmiany konstrukcji kabla optycznego, łącząc proporcje kształtowników aluminiowych i stalowych, można uzyskać produkt spełniający wymagania techniczne linii;

Rurowa konstrukcja kabla optycznego OPGW ze stali nierdzewnej ma wyższą odporność na ciśnienie boczne i uderzenia niż konstrukcja rurki aluminiowej; stal nierdzewna ma niską przewodność, wysoką wytrzymałość i dobrą odporność na korozję, a światłowód jest dobrze chroniony;

Rura ze stali nierdzewnej jest wypełniona smarem, aby zapobiec przedostawaniu się wilgoci lub wody; dostosowanie pozostałej długości światłowodu może sprawić, że kabel optyczny będzie miał dobrą charakterystykę temperaturową;

Wewnętrzna warstwa drutu stalowego o wysokiej wytrzymałości i niskiej przewodności, pokrytego aluminium, wytrzymuje ciężar własny OPGW i obciążenie zewnętrzne; wykorzystując zasadę efektu naskórkowego ładunku, prąd zwarciowy przeciążeniowy lub zwarciowy jest kierowany przez zewnętrzną warstwę dobrych przewodników, co jest korzystne dla ochrony światłowodu;

Kable optyczne mają podobne właściwości mechaniczne i elektryczne do konwencjonalnych napowietrznych przewodów odgromowych, co ułatwia wymianę starych przewodów odgromowych oraz projektowanie i instalację nowych przewodów odgromowych. Ma podwójną funkcję przewodu uziemiającego i komunikacji.

Pozostałą długość światłowodu można precyzyjnie kontrolować, aby zapewnić wytrzymałość kabla na duże obciążenia i duże rozpiętości;
